低溫閘閥

①工作環境在-50℃~ -196℃，在超低溫下能保持承壓件強度和密封性能。

②閘閥的密封原理是通過楔形閘板上的兩密封面和閥體上的兩密封面楔入時的緊密結合來達到密封的，密封性能穩定可靠。

③形體簡單, 結構長度短，制造工藝性好，適用范圍廣。

④流體阻力小，啟閉力矩小,開閉較省力。

⑤介質流向不受限制 , 不擾流、不降低壓力。

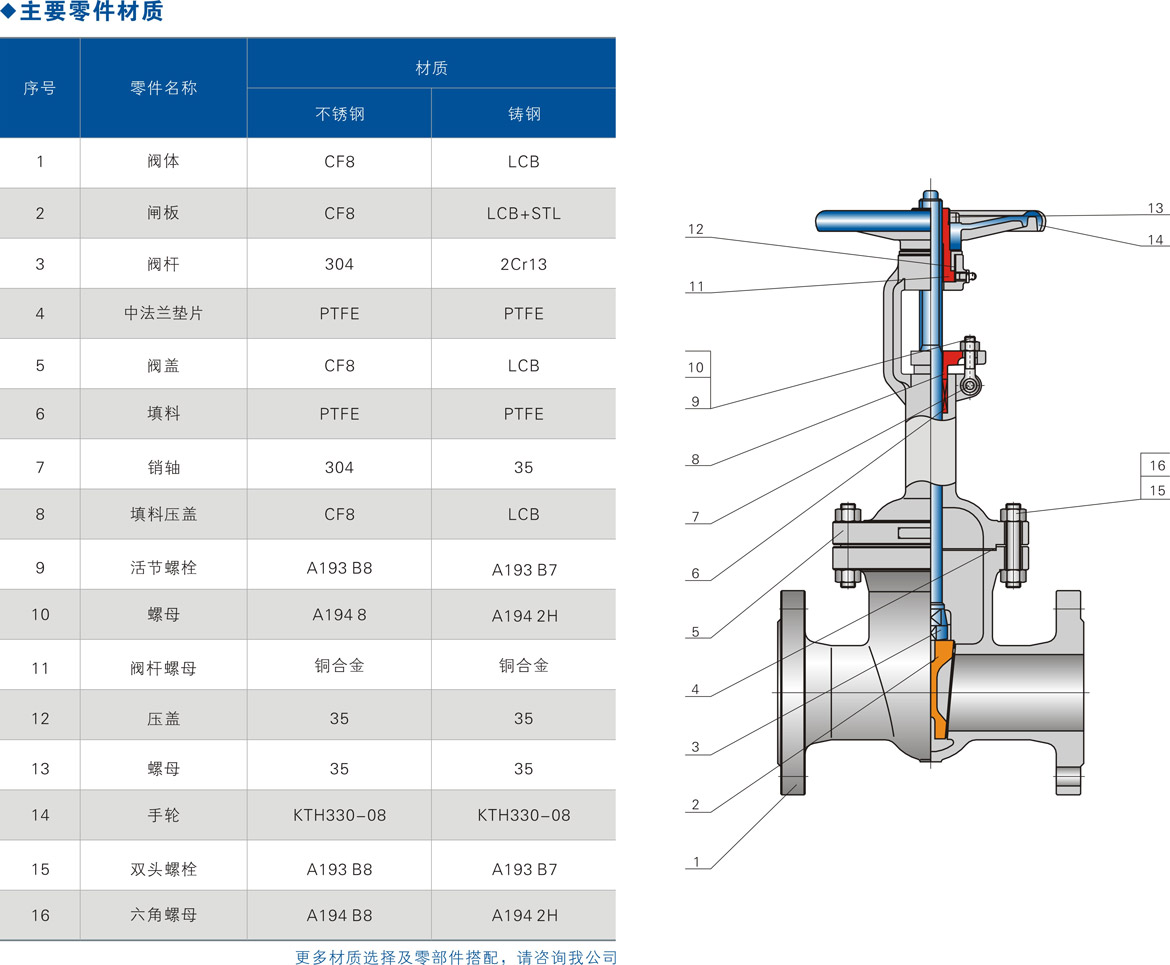

⑥主體材料、內件材料、填料、墊片、緊固件的材料可根據用戶要求或實際工況條件合理組合。

⑦為防止中腔異常升壓，在閘板的進口側設置了泄壓孔

⑧根據閥門的工作溫度確定閥蓋的頂部長度，確保閥桿填料的可靠密封

⑨根據工作溫度合理選用填料，墊片等零件的材料

⑩嚴格控制材料的化學成份及低溫沖擊韌性等力學性能指標

?采用多種配管法蘭標準及密封面型式，適用于各種工程需要

①設計制造按照：API 600、GB/T12234和GB/T24925

②檢驗和試驗按照：API 598、GB/T 13927、GB/T26480

③法蘭連接按照：ASME B16.5、GB/T79、HG/T20592、GB/T9113

④對焊端:ASME B16.25、GB/T12224

⑤承插焊端: ASME B16.11、JB/T 7746

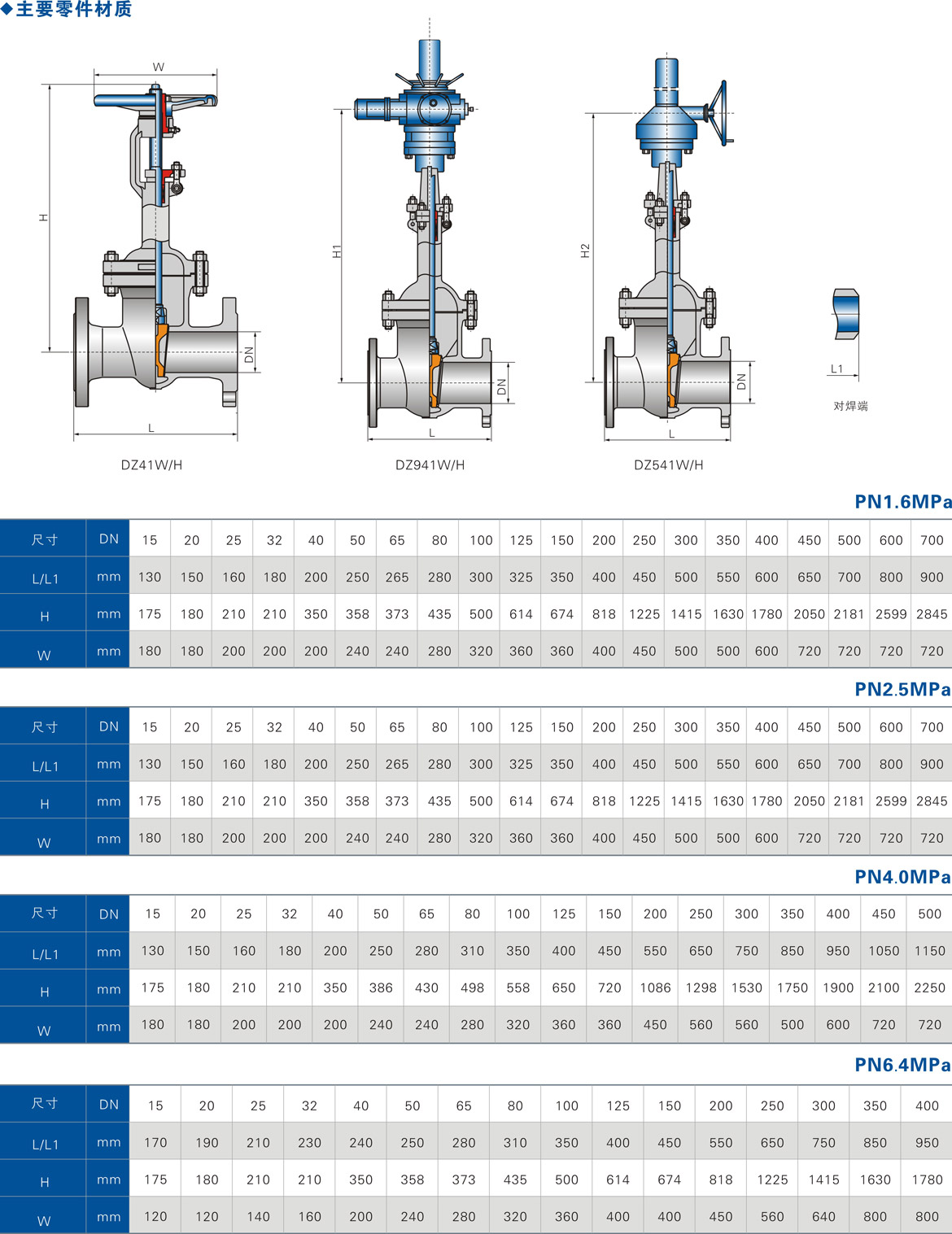

⑥結構長度: ASME B16.10、GB/T12221

⑦溫壓等級: ASME B16.34、GB/T12224

①閥蓋設計：閥蓋設計為長頸結構，能隔離低溫介質對填料的影響，可防止閥蓋密封件的性能降低，也可使閥門啟閉靈活;

②閘板設計：采用了在閘板上開設減壓孔的構造，防止閥腔內低溫介質因溫度上升，產生氣化異常升壓;

③填料設計：填料采用柔性石墨或聚四氟乙烯組合式結構，墊片采用不銹鋼皮夾聚四氟乙烯或柔性石墨纏繞式結構，具有良好的抗低溫性能。

④彈簧加載填料沖擊系統：如果客戶要求,可采用彈簧加載填料沖擊系統提高填料密封的持久性和可靠性。

⑤操作形式：一般情況下采用手輪驅動或者齒輪傳動方式,可根據用戶需要采用鏈輪傳動或者電裝驅動。

⑥倒密封設計：我公司提供的所有閘閥都有倒密封設計,通常情況下,碳鋼閘閥的閥座設計采用分離式倒密封結構,不銹鋼閘閥的倒密封是直接加工或者是焊后加工。當閥門在全開位置時,倒密封的密封面非?？煽俊?/span>

⑦閥桿設計：采用整體鍛造工藝制成,按照標準要求確定最小直徑。

⑧閥桿螺母：通常情況下,閥桿螺母材料采用銅合金。可以根據用戶要求采用高鎳鑄鐵等材料,對于大口徑的閘閥(DN≥250 PN10~PN40;DN≥200 PN63;DN≥150PN100;DN≥125 PN160),閥桿螺母和閥桿之間設計有滾動軸承,可以有效減小截止閥的開啟力矩使閥門可以輕松開關。
