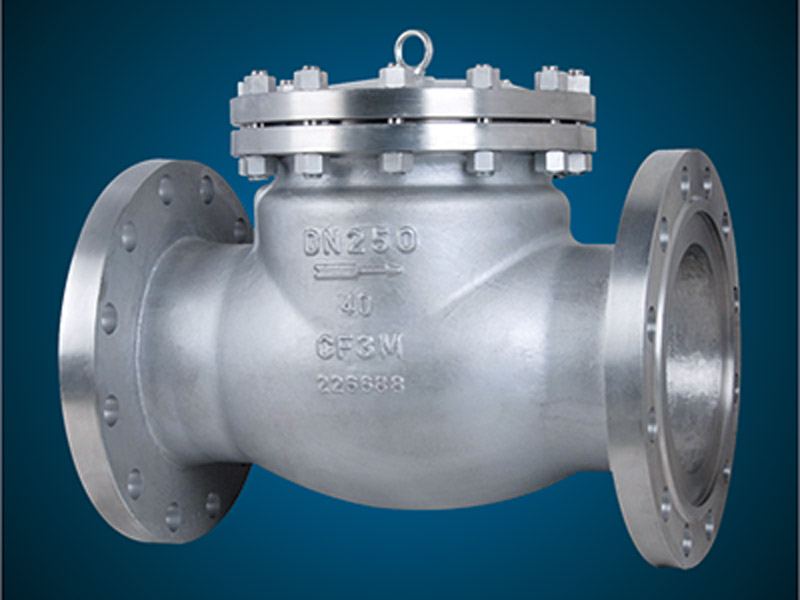

國標旋啟式止回閥

①旋啟式止回閥又稱旋啟式單向閥或旋啟式逆止閥，啟閉件靠介質流動和重力自行開啟或關閉，其作用是防止管路中的介質倒流。

②旋啟式止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許水平安裝。

③適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。

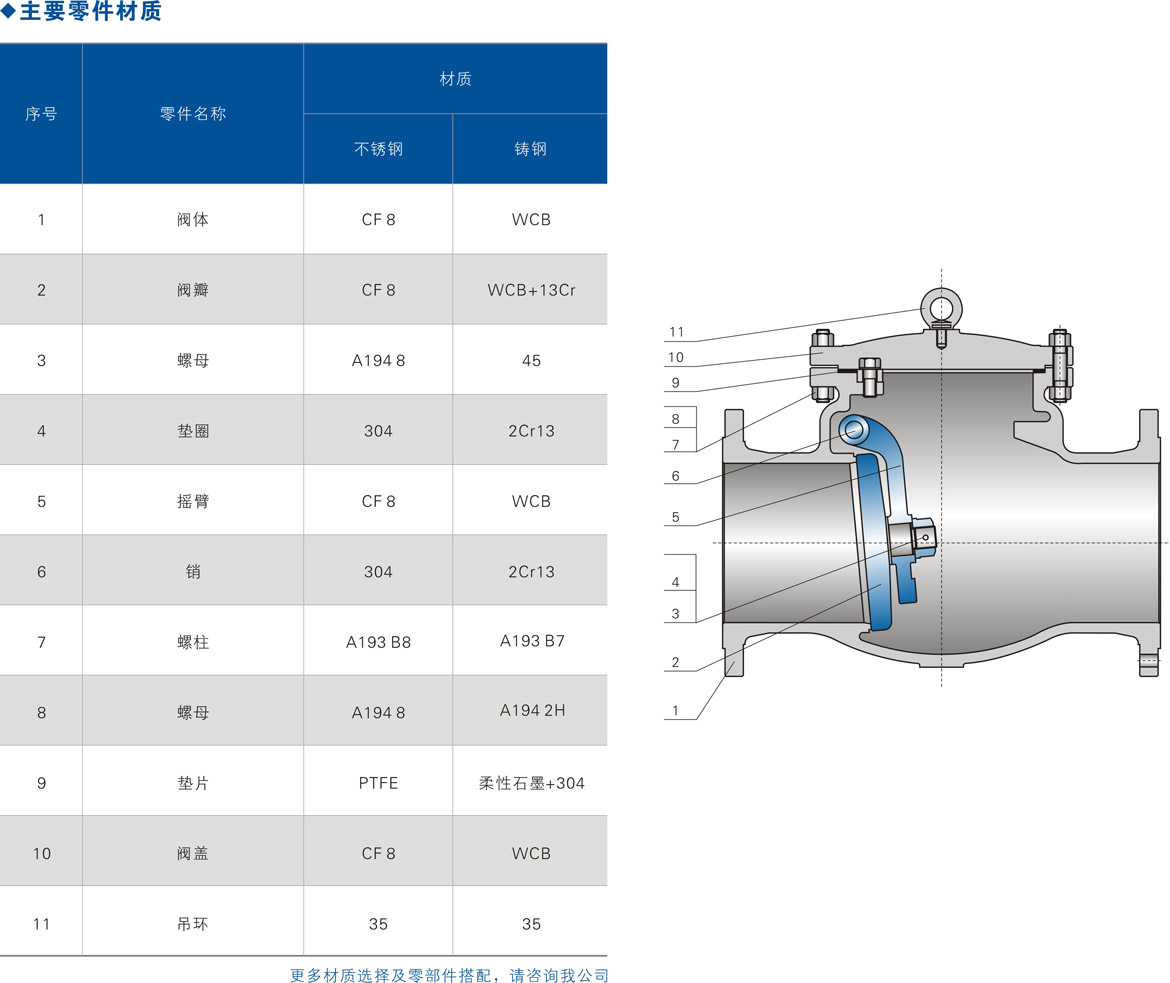

④主體材料、內件材料、墊片、緊固件的材料可根據用戶要求或實際工況條件合理組合

⑤主要用于石油、化工、制藥、化肥、電力等管路上。

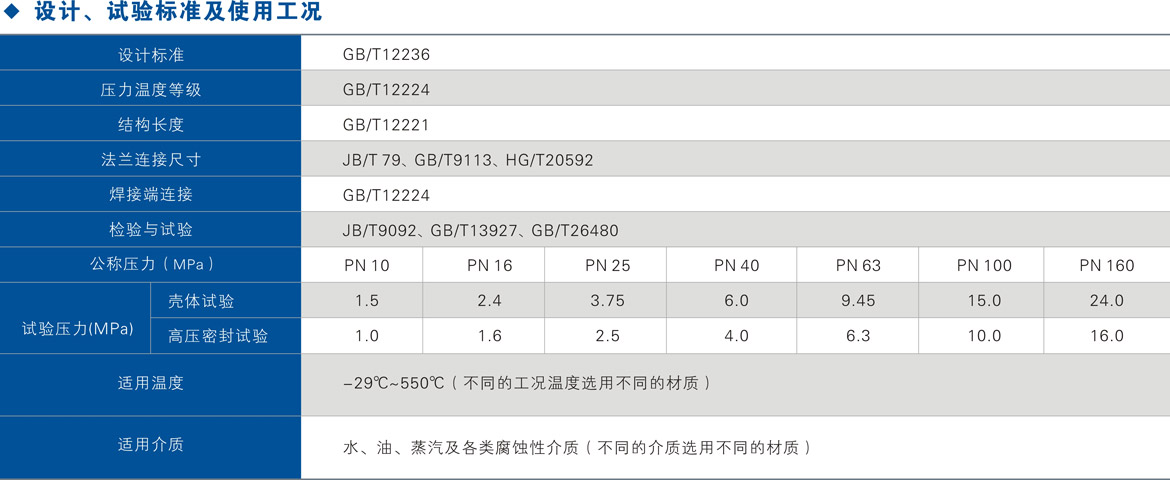

①鑄鋼旋啟式止回閥設計制造按照GB/T12236、GB/T12224

②鍛鋼旋啟式止回閥設計制造按照:JB/T 7746

③檢驗和試驗按照GB/T 13927、GB/T26480

④法蘭連接按照GB/T79、HG/T20592、GB/T9113

⑤對焊端: GB/T12224

⑥承插焊端: JB/T 7746

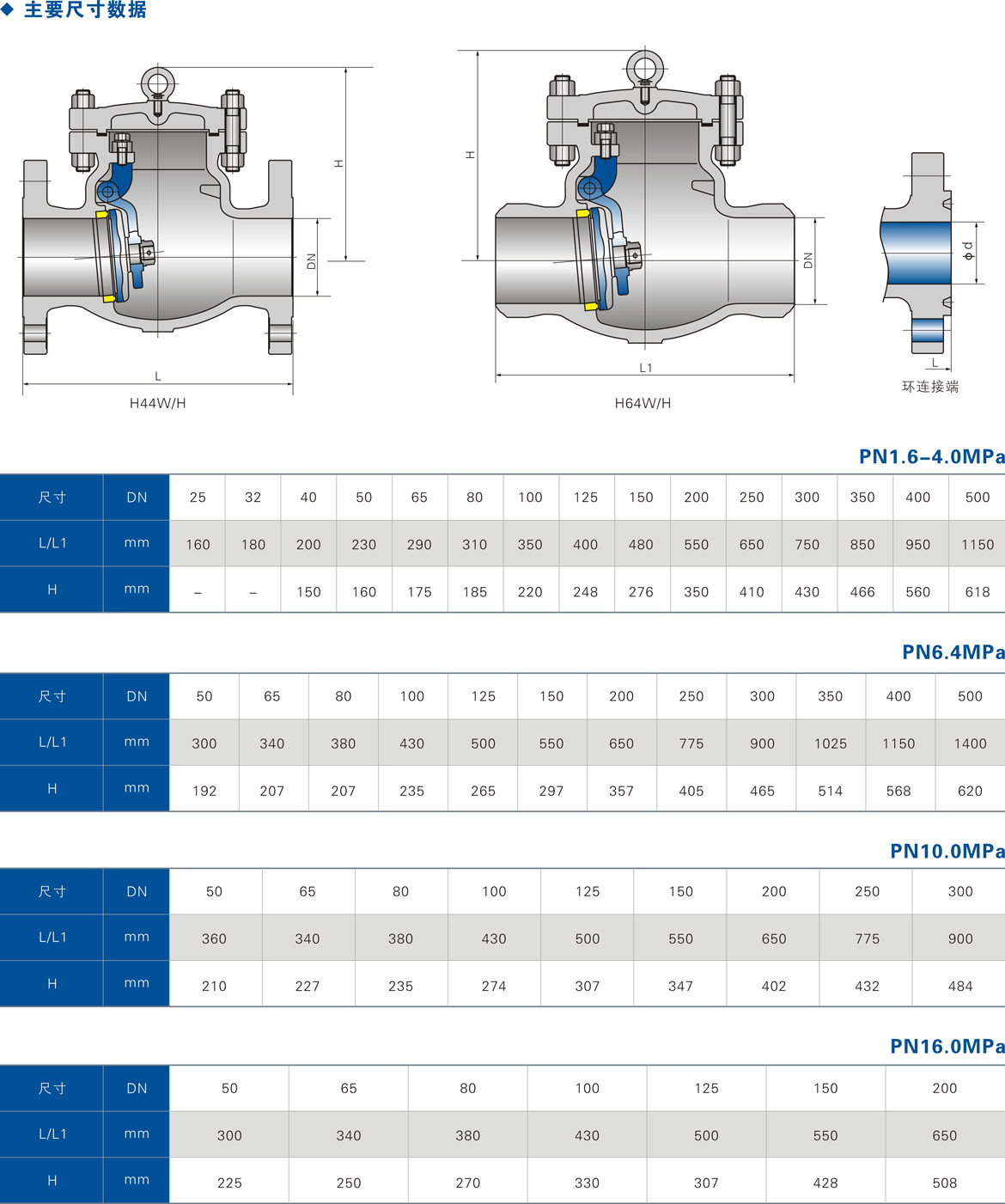

⑦結構長度: GB/T12221

⑧溫壓等級: GB/T12224

①閥體和閥蓋連接形式：PN10~ PN100采用栓接閥蓋;PN160及以上采用自壓密封式閥蓋。

②啟閉件（閥瓣）設計：閥瓣設計為旋啟式，具有足夠的強度和剛度,閥瓣密封面可根據用戶要求堆焊金材料或鑲嵌非金屬材料。

③閥蓋中道墊片形式：PN10~PN40止回閥采用不銹鋼石墨復合墊片;PN63~PN100止回閥采用不銹鋼石墨纏繞墊片; PN160自密封止回閥采用自壓密封金屬環。

④操作形式：止回閥根據介質流動情況自動開啟或關閉。

⑤搖桿設計：搖桿具有足夠的強度,關閉時有足夠的自由度以利于閥瓣關閉，并設有限位裝置，防止打開位置過高而無法關閉。

⑥吊環設計：大口徑的止回閥設計有吊環,方便起吊。
