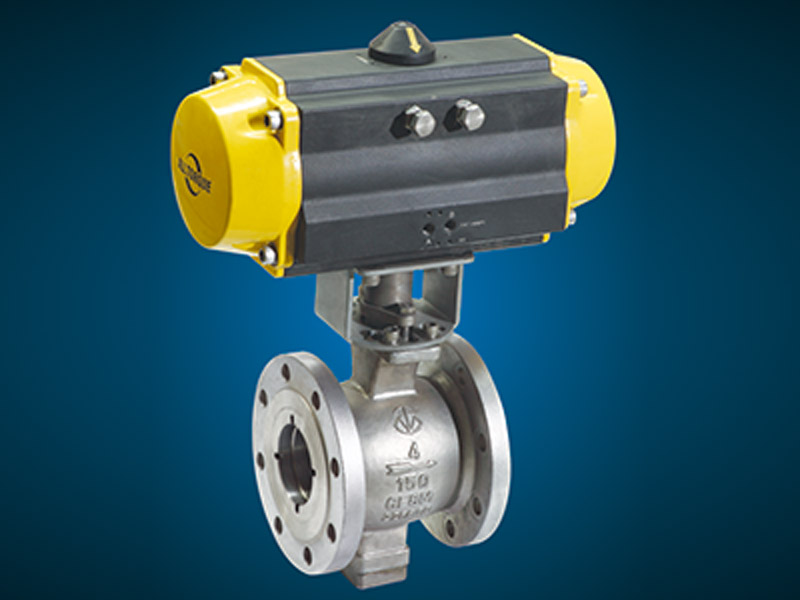

V型球閥

①V型球閥一偏心半球閥的一種衍生產品，在管道中可以作為切斷裝置使用，也可以作為調節流量裝置使用，廣泛應用于各種管道系統中。

②V型球閥的球體采用的是半球結構，這樣大大節省了材料，同時因開啟力矩小，所配的電動、氣動執行機構規格也小很多，大大降低了成本。

③V型球閥啟閉時無任何摩擦，使用在雜質較多的管道系統中使用壽命較長。

④V型球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。

⑤在各種閥門中，球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過，也便于管道清掃。

①設計與制造標準按GB12237標準

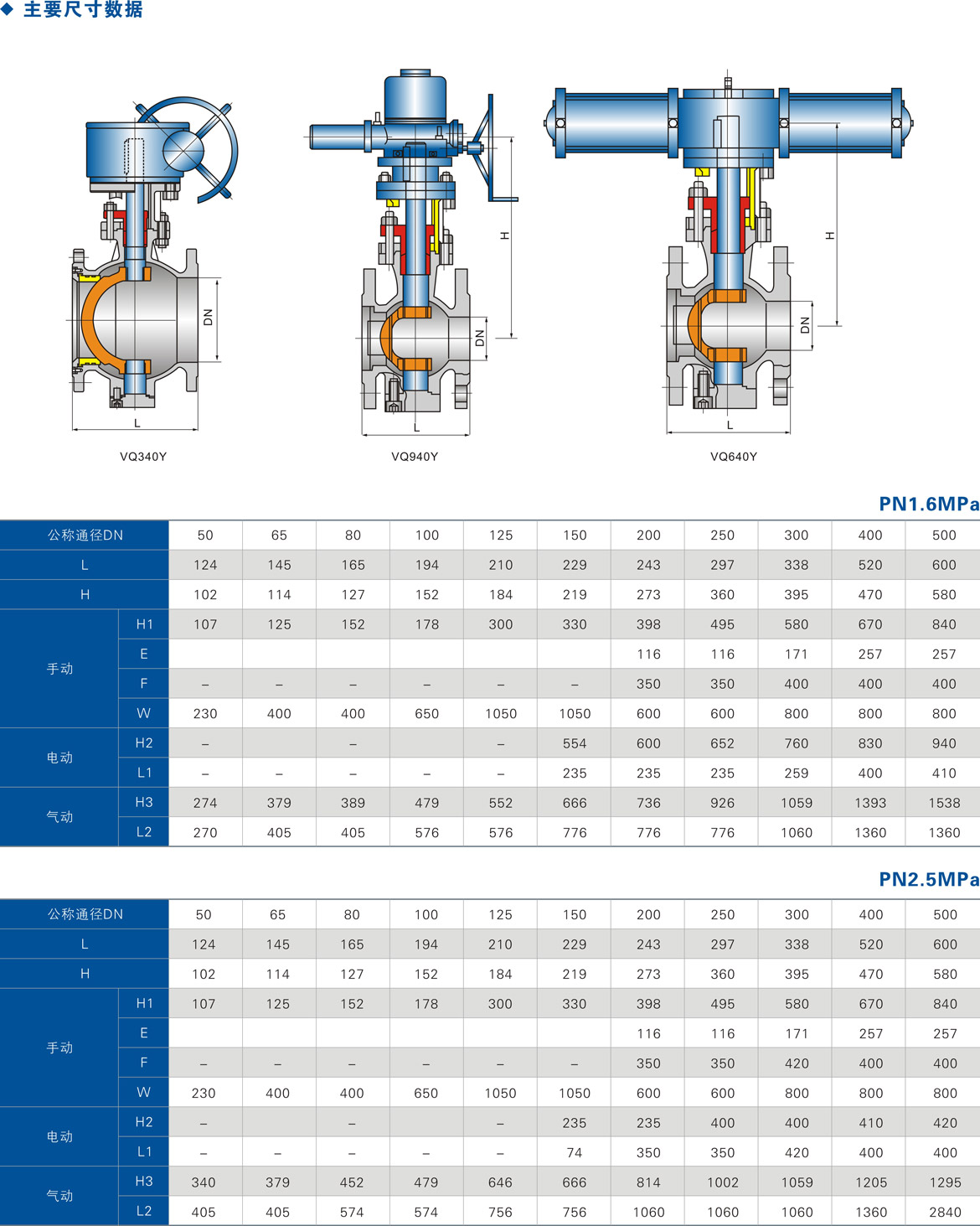

②結構長度標準按GB/T 12221標準

③連接法蘭標準按JB79、HG/T 20592、GB/T 9113標準

④試驗與檢驗標準按GB13927 GB/T 26480標準

①半球結構：球體才用半球結構，重力僅普通實心球體的1/4，節省材料的同時也具有優越的密封性能。

②V型切口結構：球體上特有V型切口可以很好的調節流量，同時V型切口與金屬閥座之間具有剪切作用，特別適合含纖維、微小固體顆粒、料漿等介質。

③自動泄壓結構：當中腔壓力出現異常升高現象時,單密封結構的球閥具有自動泄壓機能,而雙密封結構的球閥則由閥體上的附加泄壓裝置進行泄壓。

④鎖定裝置 ：在偏心半球閥球閥的全開、全閉兩點位置上設計可上鎖的結構,這樣,可防止誤操作以及不可預知的線路振動而產牛的不應有的開關現象,特別是在可燃性介質的石油類和化學藥品的生產線,以及閥門在室外配管時,這種設計體現出的優點和實際效果特別好。

⑤防靜電結構：當操作閥門時,由于球體和閥座之間的摩擦,會產生靜電電荷并積聚在球體上。為防止產生靜電火花,特在閥門上設置防靜電裝置,將積聚在球體上的電荷導出。

⑥全通徑結構及縮徑結構：為滿足用戶的不同需要,本公司球閥產品有全通徑及縮徑兩種系列。全通徑球閥的通道內徑與管道內徑一致,便于管道清掃,而縮徑系列球閥的重量相對較輕,但流體阻力僅為相同口徑截止閥的1/7左右,故縮徑系列球閥的應用前景較為廣闊。

⑦閥體的泄放裝置：根據用戶要求或裝置系統要求,球閥的閥體上安裝有排泄閥。一旦

閥門的兩端被封閉,閥腔內的積壓可通過閥體的排泄閥進行排放,它具有雙截止與泄放(DBB)功能。閥體的泄放閥的另一種功能是通過它可對閥體內的長期淤積物進行沖洗與排放。

⑧防腐蝕：閥體壁厚設計時留有一定的腐蝕余量,碳鋼閥門閥桿、固定軸、球體閥座及底蓋均按 ASTME733和B656進行表面化學鍍層。此外尚有多種防腐蝕材料供用戶選擇。閥門外表使用G“國際標準”的油漆,滿足了各種壞境條件的要求。

⑨加長桿裝置：對于埋地球閥,可提供接長裝置,接長裝置包括閥桿、注油脂閥、排泄閥等的接長。如右圖,用戶應在訂單中說明接長要求和長度(長度一般是指閥門通道中心至操作裝置中心的距離)。
