Y型(保溫)截止閥

①管道內介質阻力小，無死角可防止積料，是保溫閥門最理想的選擇。（保溫截止閥閥體外設有保溫夾套，具有良好的保溫、保冷特性，主要用于石油、化工、冶金、制藥等系統，以輸送常溫下會凝固的高粘度介質。）

②截止閥是依靠閥桿壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通，屬于強制密封式閥門。

③介質流向有“低進高出”和“高進低出”兩種，只許介質單向流動，安裝時有方向性。

④結構簡單，制造和維修比較方便，工作行程小，啟閉時間短。

⑤截止閥非常適合作為切斷或調節以及節流使用。

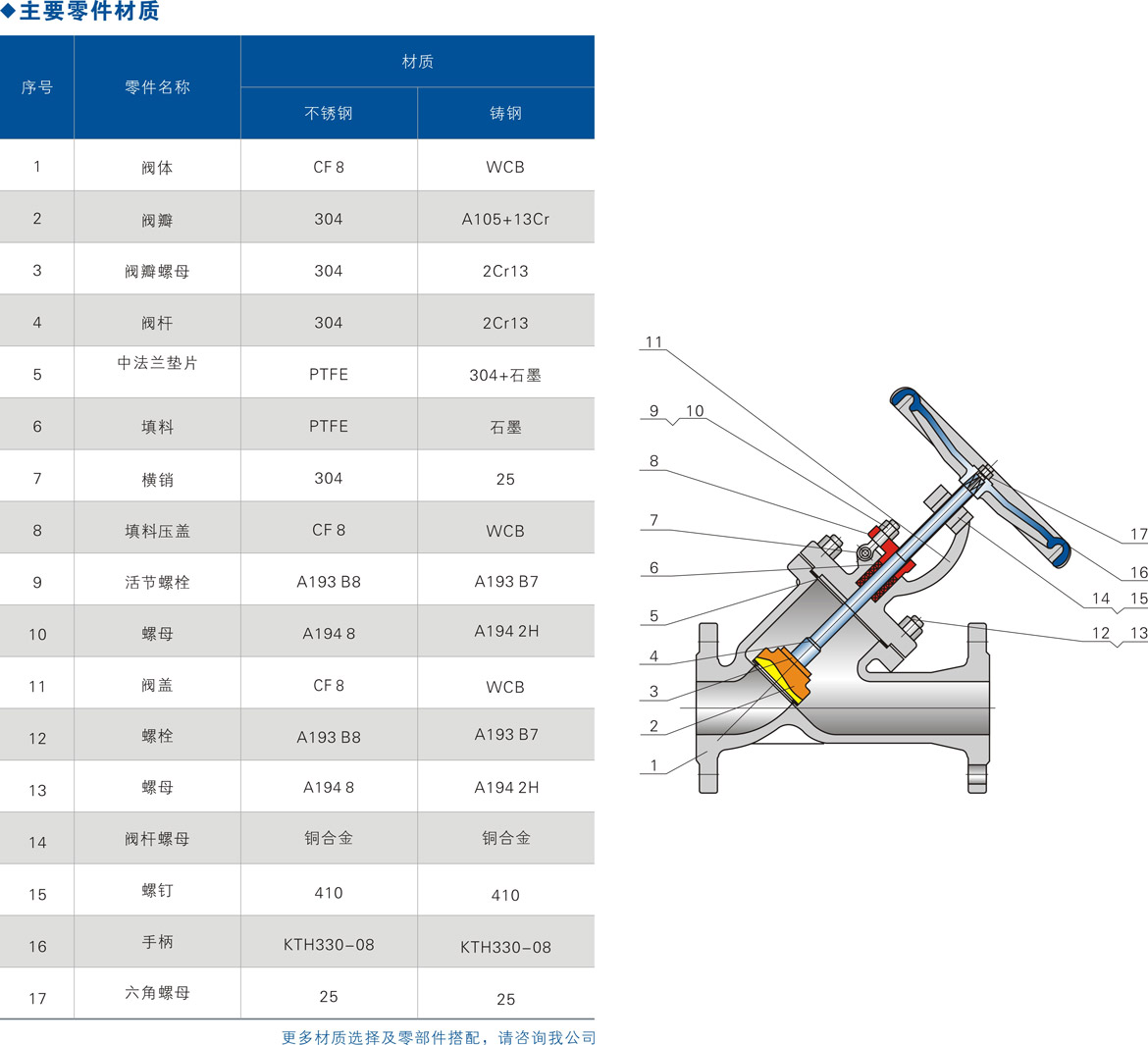

⑥主體材料、內件材料、填料、墊片、緊固件的材料可根據用戶要求或?qū)嶋H工況條件合理組合。

①鑄鋼截止閥設計制造按照GB/T12235

②鍛鋼截止閥設計制造按照:JB/T 7746

③檢驗和試驗按照GB/T 13927、GB/T26480

④法蘭連接按照GB/T79、HG/T20592、GB/T9113

⑤對焊端: GB/T12224

⑥承插焊端: JB/T 7746

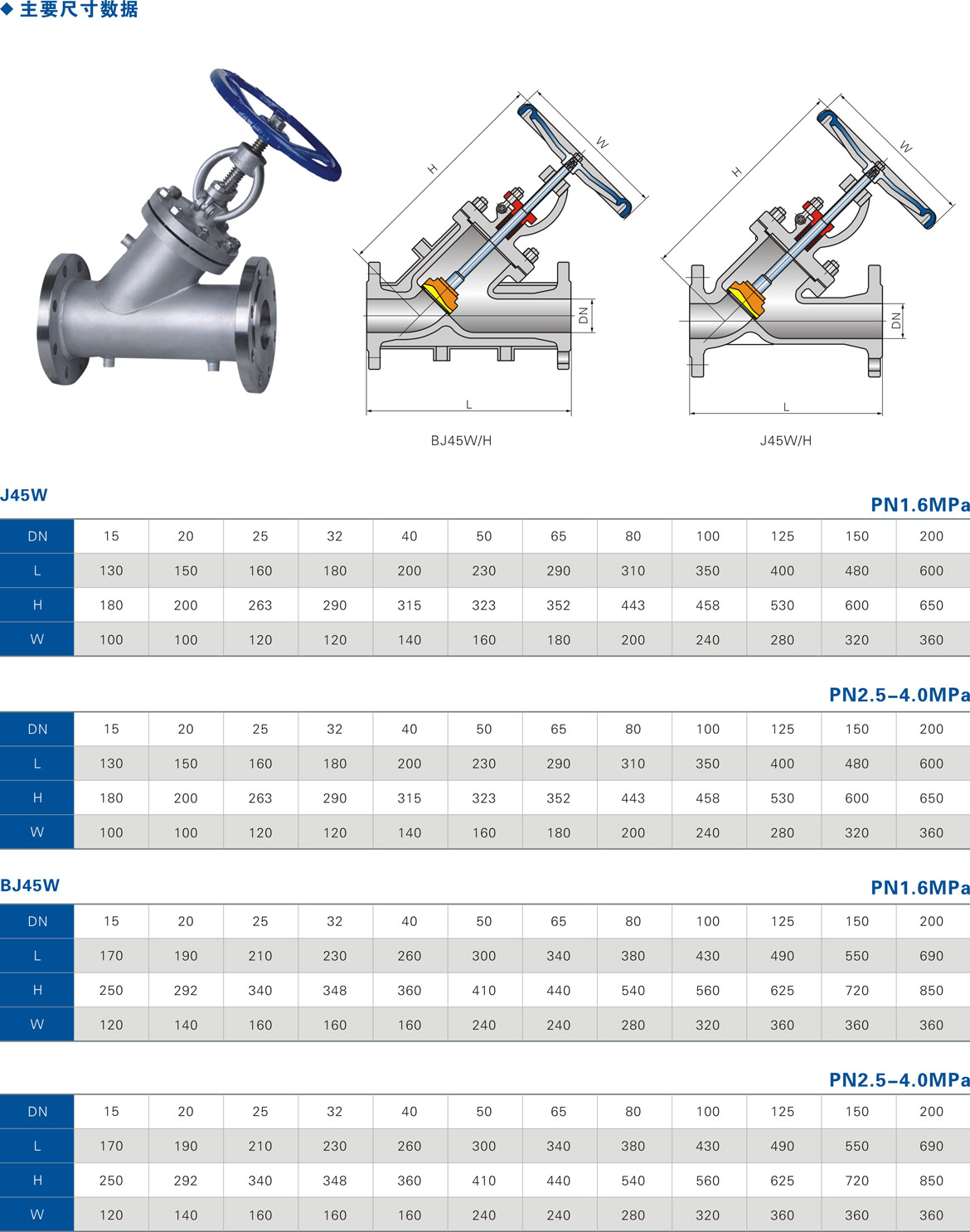

⑦結構長度: GB/T12221

⑧溫壓等級: GB/T12224

①閥體和閥蓋連接形式：采用栓接閥蓋；

②保溫夾套：保溫截止閥閥體外設計有夾套保溫層，保溫夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。

③啟閉件（閥瓣）設計：閥瓣啟閉時的運動軌跡與流道成45°角，閥瓣通常采用平面密封，可根據客戶要求和實際工況需要采用錐度密封閥瓣，密封面可根據用戶要求堆焊金材料或鑲嵌非金屬材料。

④閥蓋中道墊片形式：低壓截止閥采用不銹鋼石墨復合墊片;高壓截止閥采用不銹鋼石墨纏繞墊片。

⑤填料密封：通常采用柔性石墨作為填料材料,可根據用戶需求提供PTFE或者復合填料材料。填料與頃料函接觸的表面粗粘3度為0.2um,可以保證閥桿與填料接觸面接合緊密但是旋轉自如,經過精密的機械加工的閥桿密封面粗糙度0.8μm可以保證閥桿可靠的密封。

⑥彈簧加載填料沖擊系統：如果客戶要求,可采用彈簧加載填料沖擊系統提高填料密封的持久性和可靠性。

⑦操作形式：一般情況下采用手輪驅動或者齒輪傳動方式,可根據用戶需要采用鏈輪傳動或者電裝驅動。

⑧倒密封設計：我公司提供的所有截止閥都有倒密封設計,通常情況下,碳鋼截止閥的閥座設計采用分離式倒密封結構,不銹鋼截止閥的倒密封是直接加工或者是焊后加工。當閥門在全開位置時,倒密封的密封面非常可靠。

⑨閥桿設計：采用整體鍛造工藝制成,按照標準要求確定最小直徑。

⑩閥桿螺母：通常情況下,閥桿螺母材料采用銅合金。可以根據用戶要求采用高鎳鑄鐵等材料,對于大口徑的截止閥：閥桿螺母和閥桿之間設計有滾動軸承,可以有效減小截止閥的開啟力矩使閥門可以輕松開關。
