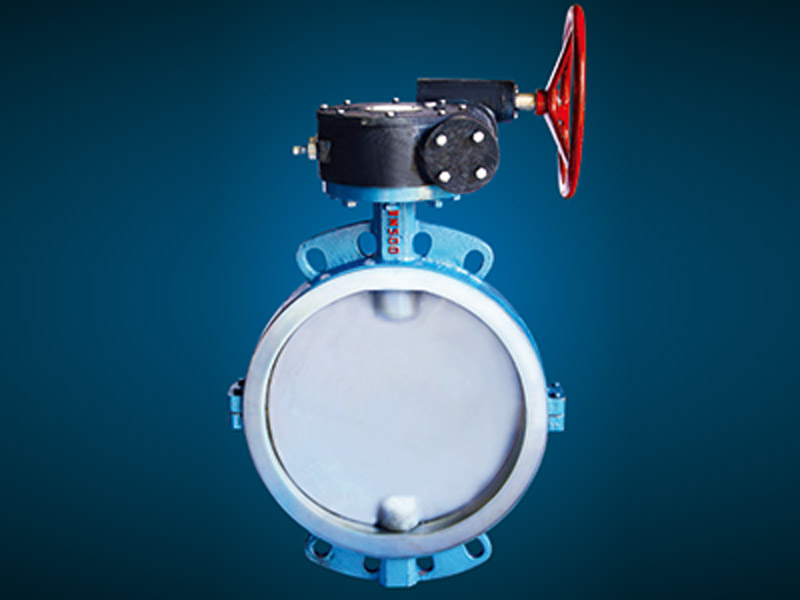

襯氟襯里蝶閥

①襯氟襯里蝶閥的腔體內壁襯有一層聚四氟乙烯，成本遠低于不銹鋼或特殊材料閥門，而具備很強的抗腐蝕性能，廣泛應用于強腐蝕介質管道中。

②襯氟襯里蝶閥采用中線型密封形式，屬于軟密封蝶閥，密封性能優良。

②襯氟襯里蝶閥體積小、操作簡單、安裝方便，且重量輕、節約材料，尤其在大口徑管道中應用，具有明顯的經濟效益優勢。

④襯氟襯里蝶閥旋轉90°即可全關全開，且啟閉力矩小、啟閉迅速，適用于需快速截斷的管道工位上。

①閥門的設計與制造按GB/T12238

②驗收和檢驗:GB/T 13927、GB/T26480

③法蘭連接尺寸: GB/T79、HG/T20592、GB/T9113

④結構長度: B/T12221

⑤溫壓等級: GB/T12224

①襯套結構：將聚四氟乙烯樹脂采用模壓方法置于金屬閥門承壓件的內壁作為襯套，起到保護腔體內壁不受強腐蝕介質的侵蝕。

①雙重安全構造：為防止因受流體壓力、溫度的影響而引起的蝶板變形、閥桿錯位、密封面咬合、在蝶板上下側分別裝有兩個各自獨立的止推環、從而保證了閥門在任何工況下的正常工作。同時、為防止未知原因所引起的閥桿破損、飛出而造成的突發事故、在閥門下端內外兩處設計了各自獨立的閥桿飛出防止機構。

⑥防火結構：當發生火災時,填料、閥座等非金屬(非防火材料)將被燒壞,大量泄漏的介質可能會更加促使火勢蔓延、擴大,這是閿門的防火結構可阻擋介質大量泄漏。如圖,如閥座被燒損,球體將直接與閥體上的金屬面接蝕,從而阻止介質大量從燒損的閥座出泄漏。防火防靜電的結構設計應符合AP1607、JB/T6899等標準要求。

⑦高密封填料結構

襯氟襯里蝶閥屬回轉型閥門、其閥桿動作僅為 90 °回轉而已，這與閘閥、截止閥等閥桿動作為螺旋多回轉往復運動相比，其填料部所受磨損程度很低，相對地使用壽命很長、更由于在填料密封等防止外部泄漏構造上，采取了最高標準設計，從而可以在按照 EPA21 規格下進行外部泄漏測試時，標準密封性能保證在 100ppm 以下 。
