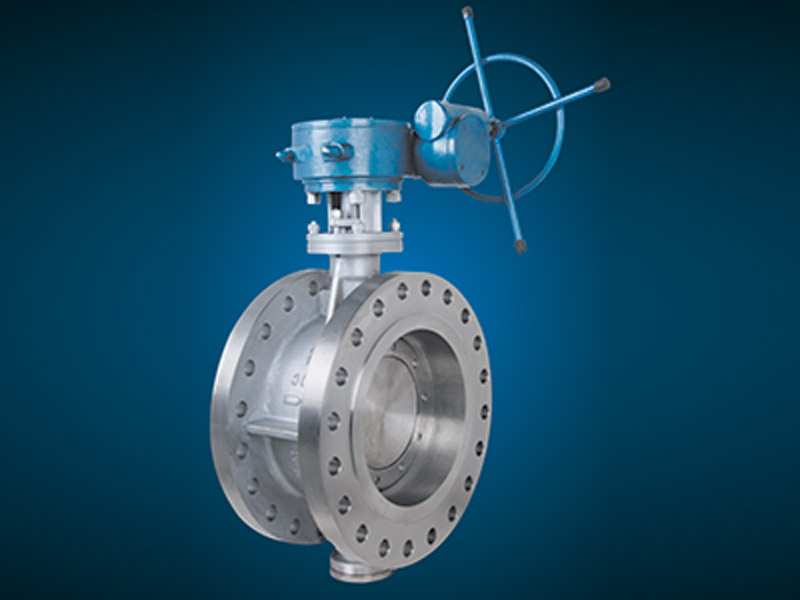

國標三偏心法蘭蝶閥

①三偏心蝶閥是一種新型的蝶閥，在三偏心蝶閥問世前，工業管路中用的最多的是軟密封蝶閥和單偏心雙偏心蝶閥，但是軟密封蝶閥不適用于高溫、高磨損環境，單偏心雙偏心蝶閥密封性能差，三偏心蝶閥克服了這兩類蝶閥的缺點，得到了廣泛的應用。

②三偏心蝶閥體積小、操作簡單、安裝方便，且重量輕、節約材料，尤其在大口徑管道中應用，具有明顯的經濟效益優勢。

③得益于三偏心結構，三偏心蝶閥啟閉時蝶板與閥座的密封面之間沒有摩擦，所以三偏心蝶閥啟閉時比較輕便，也避免了密封面在啟閉時因摩擦而刮傷。

④三偏心蝶閥旋轉90°即可全關全開，且啟閉力矩小、啟閉迅速，適用于需快速截?cái)嗟墓艿拦の簧稀?/span>

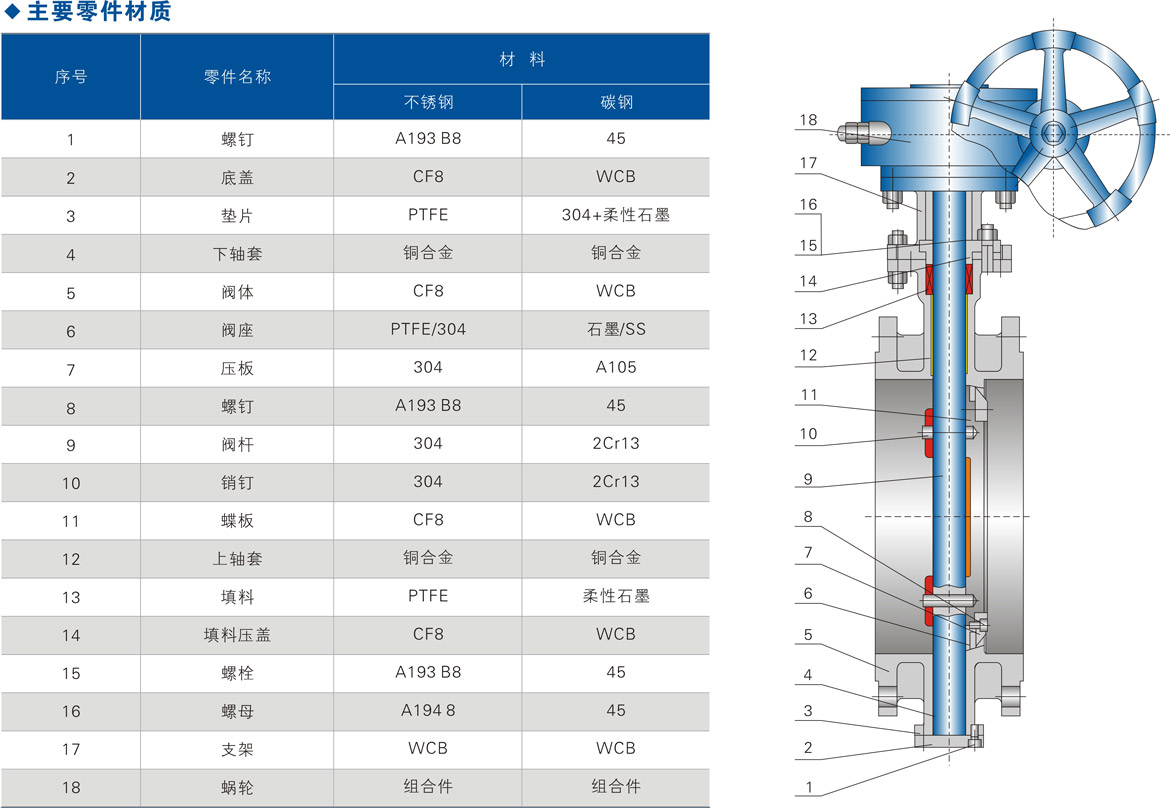

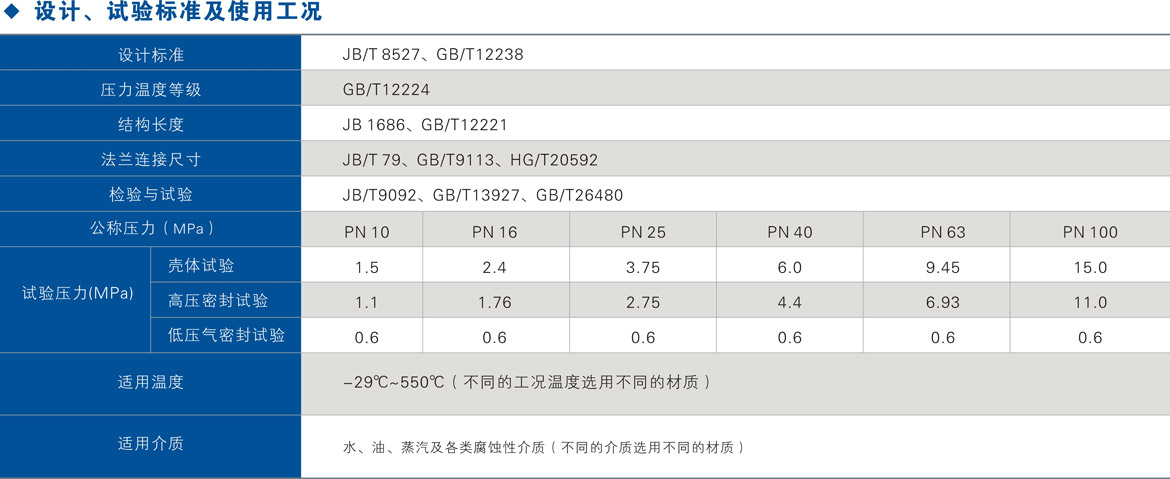

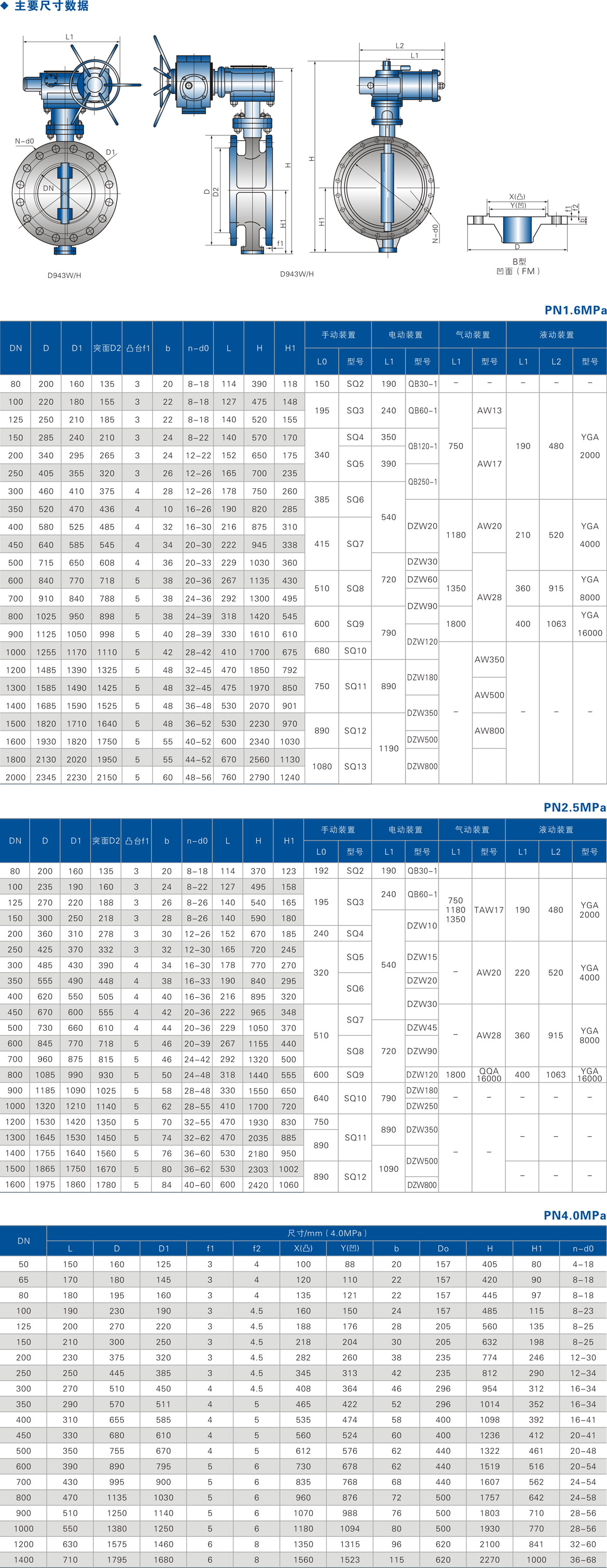

①閥門的設計與制造按JB/T8927、GB/T12238

②驗收和檢驗:GB/T 13927、GB/T26480

③法蘭連接尺寸: GB/T79、HG/T20592、GB/T9113

④對焊端: GB/T12224

⑤結構長度: B/T12221

⑥溫壓等級: GB/T12224

⑦防火安全：JB/T6899

①雙重安全構造：為防止因受流體壓力、溫度的影響而引起的蝶板變形、閥桿錯位、密封面咬合、在蝶板上下側分別裝有兩個各自獨立的止推環、從而保證了閥門在任何工況下的正常工作。同時、為防止未知原因所引起的閥桿破損、飛出而造成的突發事故、在閥門下端內外兩處設計了各自獨立的閥桿飛出防止機構。

②無死區設計：在設計過程中特別考慮了在調控領域中的應用問題、充分利用三偏心蝶閥的密封原理、做到了閥門開關時蝶板不刮擦閥座、閥桿的扭矩通過蝶板直接傳遞至密封面、也就是說蝶板與閥座間幾乎無磨擦現象發生、從而杜絕了打開普通閥門時所常見的跳躍現象、根除了閥門的低開度范圍內因磨擦等各種不安定因素所造成的調控不能現象、即根除了死區、這意味著三偏心蝶閥幾乎可以從 0 開度開始即進入可調控區域、直至 90 開度、其正常調控比是一般蝶閥的 2 倍以上、調控比最高可高達 100:1 以上。這為三偏心蝶閥作為調控閥使用創造了良好的條件、特別是在大口徑時、截止閥的成本極高、另外、截止閥無法實現零泄漏、在需要緊急關斷的工況中、必須在截止閥的旁側加裝關斷閥、而三偏心別發集調控與關斷于一身、其經濟效益是極其可觀的。

③多層次閥座結構：三偏心蝶閥的閥座由不銹鋼薄片與石墨(石棉、四氟等)薄片層疊而成、這種結構可以有效地防止介質中的微小固形物的影響和熱膨脹所可能引起的密封面咬合、即使出現微小的損傷、也不會產生泄漏。

④可更換式蝶板密封副：三偏心蝶閥的蝶板密封面與蝶板是獨立的、蝶板密封面可以更換、在蝶板密封面受損時不用更換閥門或更換蝶板，只需調換蝶板密封面即可，這不但大大降低了保養成本、還大大減少了維修工時和檢修強度與難度。

⑤均衡固定結構：基于三偏心蝶閥的密封面形狀的特點，三偏心蝶閥密封副固定方式采用了螺栓橢圓形分布固定，使每個螺栓都均衡受力，杜絕了因應力分布不均而產生的密封副松動、泄漏固定方式采用了螺栓橢圓形分布固定、不但定位精確、而且還使每個螺栓都均衡受力、杜絕了因應力分布不均而產生的密封副松動、泄漏。

⑥防火結構：當發生火災時,填料、閥座等非金屬(非防火材料)將被燒壞,大量泄漏的介質可能會更加促使火勢蔓延、擴大,這是閿門的防火結構可阻擋介質大量泄漏。防火防靜電的結構設計應符合AP1607等標準要求

⑦高密封填料結構

三偏心蝶閥屬回轉型閥門、其閥桿動作僅為 90 °回轉而已，這與閘閥、截止閥等閥桿動作為螺旋多回轉往復運動相比，其填料部所受磨損程度很低，相對地使用壽命很長、更由于在填料密封等防止外部泄漏構造上，采取了最高標準設計，從而可以在按照 EPA21 規格下進行外部泄漏測試時，標準密封性能保證在 100ppm 以下。
