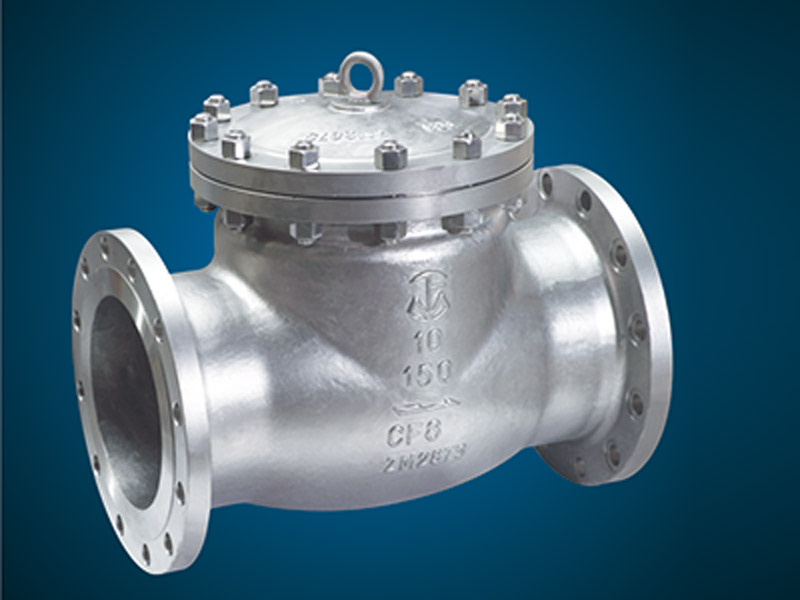

美標旋啟式止回閥

①旋啟式止回閥又稱旋啟式單向閥或旋啟式逆止閥，啟閉件靠介質流動和重力自行開啟或關閉，其作用是防止管路中的介質倒流。

②旋啟式止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許水平安裝。

③適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。

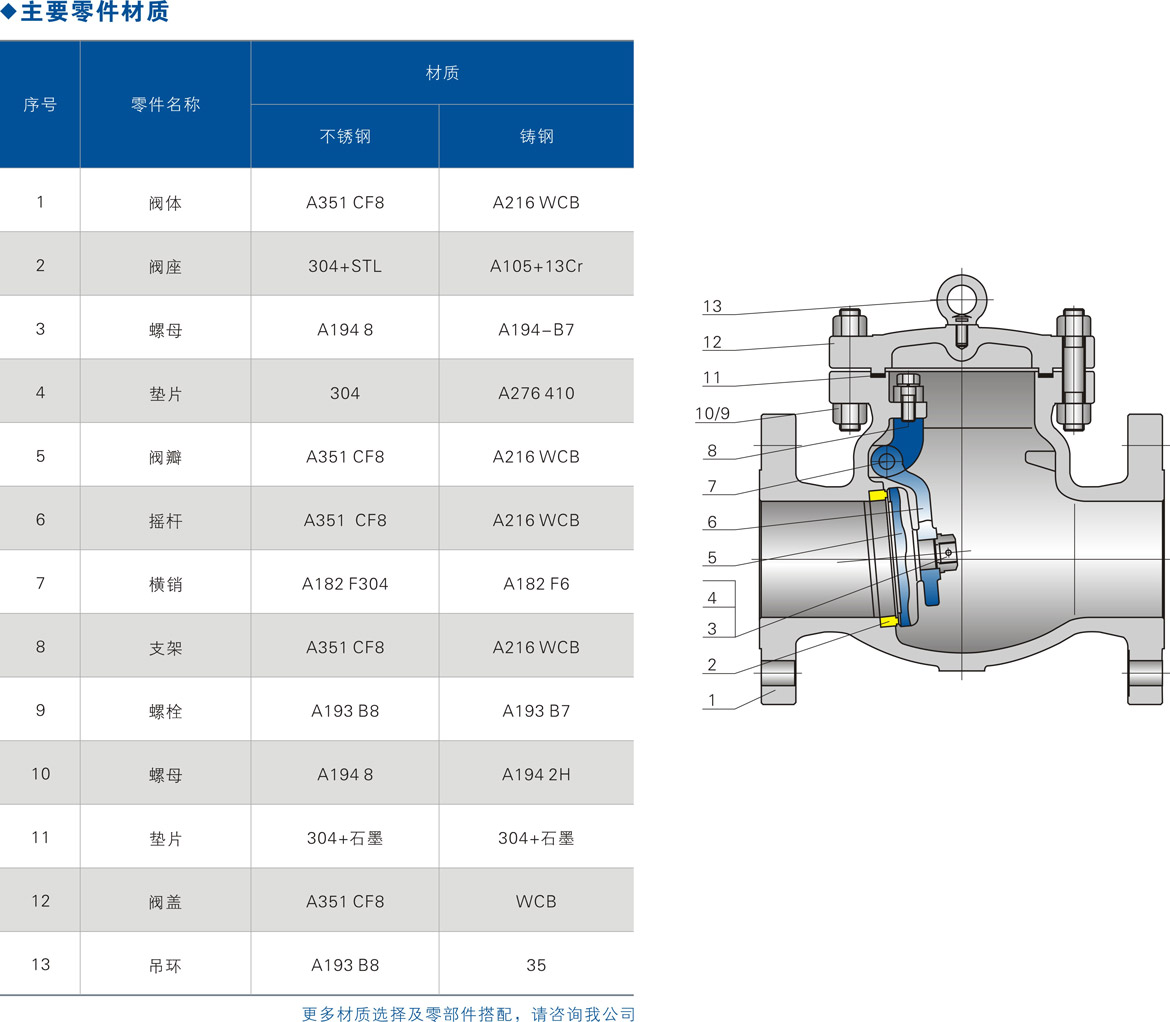

④主體材料、內件材料、墊片、緊固件的材料可根據用戶要求或?qū)嶋H工況條件合理組合

⑤主要用于石油、化工、制藥、化肥、電力等管路上。

①設計制造:鑄鋼止回閥按照BS1868、ASME B16.34、API 6D

②鍛鋼止回閥按照API 602

③驗收和檢驗:API 598、API 6D

④法蘭連接尺寸: ASME B16.5(NPS≤24)，ASME B16.47B系列/A系列、MSS SP-44( NPS>24)

⑤對焊端: ASME B16.25

⑥承插焊端: ASME B16.11

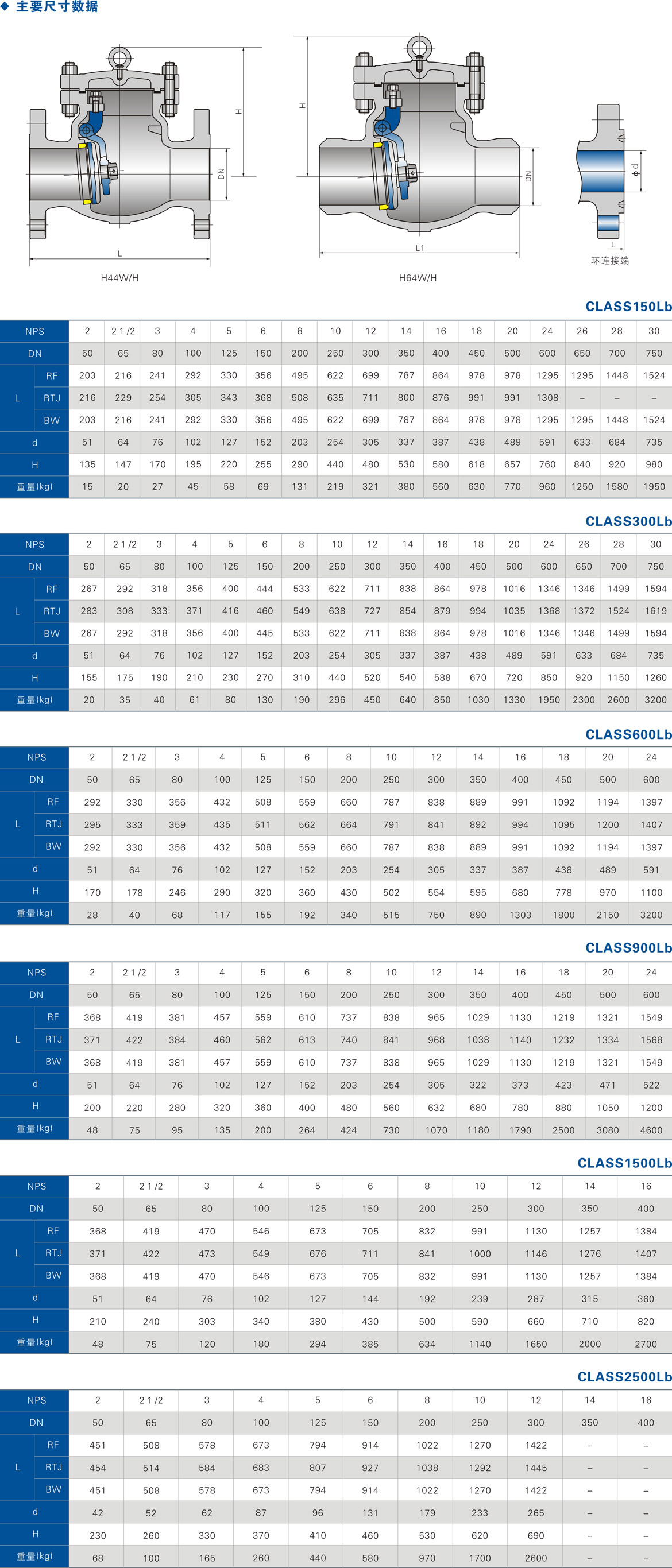

⑦結構長度: ASME B16.10

⑧溫壓等級: ASME B16.34

①閥體和閥蓋連接形式：Class150~ Class600采用栓接閥蓋;Class900~Class2500采用自壓密封式閥蓋。

②啟閉件（閥瓣）設計：閥瓣設計為旋啟式，具有足夠的強度和剛度,閥瓣密封面可根據用戶要求堆焊金材料或鑲嵌非金屬材料。

③閥蓋中道墊片常規形式：Class150止回閥采用不銹鋼石墨復合墊片;C|ass300止回閥采用不銹鋼石墨纏繞墊片; Class600止回閥可用不銹鋼石墨纏繞墊片也可采用金屬環墊片;Class900~Class2500止回閥采用自壓密封金屬環。

④操作形式：止回閥根據介質流動情況自動開啟或關閉。

⑤搖桿設計：搖桿具有足夠的強度,關閉時有足夠的自由度以利于閥瓣關閉，并設有限位裝置，防止打開位置過高而無法關閉。

⑥吊環設計：大口徑的止回閥設計有吊環和支撐架,方便起吊。
