蝶閥說明書

1.范圍

本說明書包括了公稱通徑DN50mm-1600mm(2”-64”)、公稱壓力PN1.0Mpa-4.0MPa(ANSI CLASS150-300)法蘭和對夾連接的手動、齒輪傳動、電動和氣動操作蝶閥。采用標準如下:

◇.設計制造與檢驗按照JB/T8527-1997規定。

◇.法蘭連接尺寸按HG20592-97等的規定。

◇.結構長度按GB12221-89的規定。

◇.閥門壓力試驗、檢驗按GB/T13927-92、JB/T7092的規定。

2.用途

2.1主要開啟或關閉管道和設備的介質用，作調節、截流和止回使用。

2.2根據介質選用閥門的材質。

2.2.1碳鋼閥門適用于水、蒸汽、油品等介質。

2.2.2不銹鋼閥門適用于腐蝕性介質。

2.2.3鑄鐵閥門適用于水、氣體介質。

2.3適用溫度取決于閥座的材質。

PTFE（聚四氟乙烯）≤130℃

不銹鋼+復合體≤425℃

橡膠≤60℃（也可采用合同規定材質）

3.結構

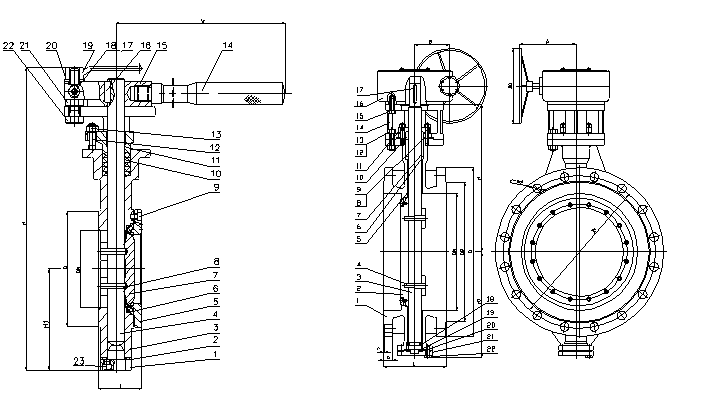

3.1蝶閥基本結構見圖1

3.2易損件填料采用聚四氟乙烯或柔性石墨，密封可靠。

4.操作

4.1手動操作閥門采用手柄或齒輪傳動裝置、電動或氣動蝶閥由電動裝置或氣動裝置驅動，使蝶板旋轉90°開啟或關閉閥門。

4.2對于手動（包括驅動裝置的手輪）或扳手操作的蝶閥，除訂貨合同另有規定外，當面向手輪或扳手時，順時針方向轉動手輪或扳手閥門應為關。

4.3電動、氣動蝶閥的開啟、關閉指示由電動裝置、氣動裝置上的位置指示器標識。

5.保管、保養、安裝和使用

5.1閥門應存放在干燥，通風的室內，閥門通道兩端應堵塞。

5.2長期存放的閥門應定期檢查，清除污物。應特別注意密封面的清潔，防密封面的損壞。

5.3安裝前應仔細核對閥門標志是否與使用要求相符。

5.4安裝前應檢查閥門通道和密封面，如有污垢，應使用清潔布擦拭干凈。

5.5安裝前檢查填料是否壓緊，應確保填料的密封性，同時不應妨礙閥桿的轉動。

5.6安裝時擰緊連接螺栓的擰緊力應均勻合適。

5.7本蝶閥可以安裝水平、垂直的管道上，安裝位置應保證使用維修更換方便。

5.8手動閥門在開啟或關閉操作時，應使用手柄開、關，不得借用輔助杠桿或其它工具。

5.9閥門使用應定期檢查，檢查密封面有無磨損及墊片填料。若損壞失效，應及時修理或更換。

5.10電動、氣動閥門的傳動裝置，其保管、保養、安裝和使用，請見“閥門電動裝置使用說明書”及“閥門氣動裝置使用說明書”。

6.可能發生的故障、原因及消除方法 見表1

表1  可能發生的故障、原因及消除方法

                                a.對夾蝶閥                                                b.法蘭連接金屬硬密封蝶閥
